Podkład wykrojony w kształt

Z podkładu (np. lidaru) wycinasz kawałek w dowolnym kształcie i wstawiasz go do mapy jako osobny podkład, dokładnie na swoje miejsce.

Film bez dźwięku. Oryginał na Dysku Google.

Po co

Czasem fragment mapy uczestnika ma pokazywać inny podkład niż reszta, np. jeden arkusz z lidarem zamiast mapy topograficznej. Mapper nie potrafi przyciąć podkładu do kształtu. Robi się to tak:

  1. eksportujesz kawałek podkładu z Mappera razem z plikiem georeferencji;
  2. w programie graficznym (na filmie GIMP) robisz przezroczyste wszystko poza kształtem;
  3. otwierasz ten obraz z powrotem jako nowy podkład.

Plik georeferencji sprawia, że obraz wraca dokładnie na swoje miejsce.

Jeśli chcesz tylko schować podkład poza kształtem (biała kartka), wystarczy zakrywacz: Mapa wykrojona w kształt.

Krok po kroku

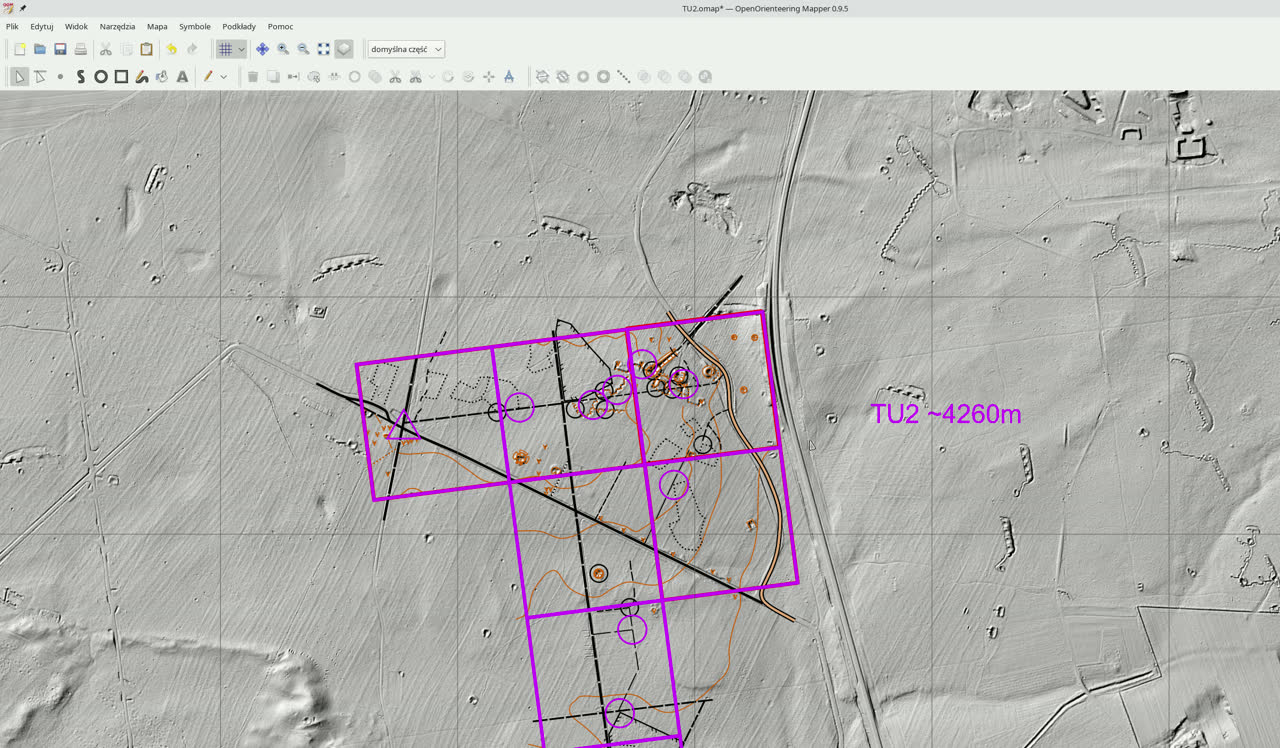

  1. Kształt. Narysuj go zamkniętą, wyraźną linią w kolorze, którego nie ma na podkładzie. Na filmie to czerwona ramka arkusza. Na lidarze dobrze się sprawdzi fioletowa 707.3 Granica kartki. Mapa trasy z arkuszami; jeden ma dostać lidar
  2. Zostaw na ekranie tylko kształt i ten jeden podkład.
    • Na filmie: w oknie Symbole wszystkie symbole zaznaczone → prawy klik → Ukryj obiekty z wybranymi symbolami, potem dla symbolu ramki odznaczone Ukryj obiekty z tym symbolem. Zbędne ramki autor usunął.

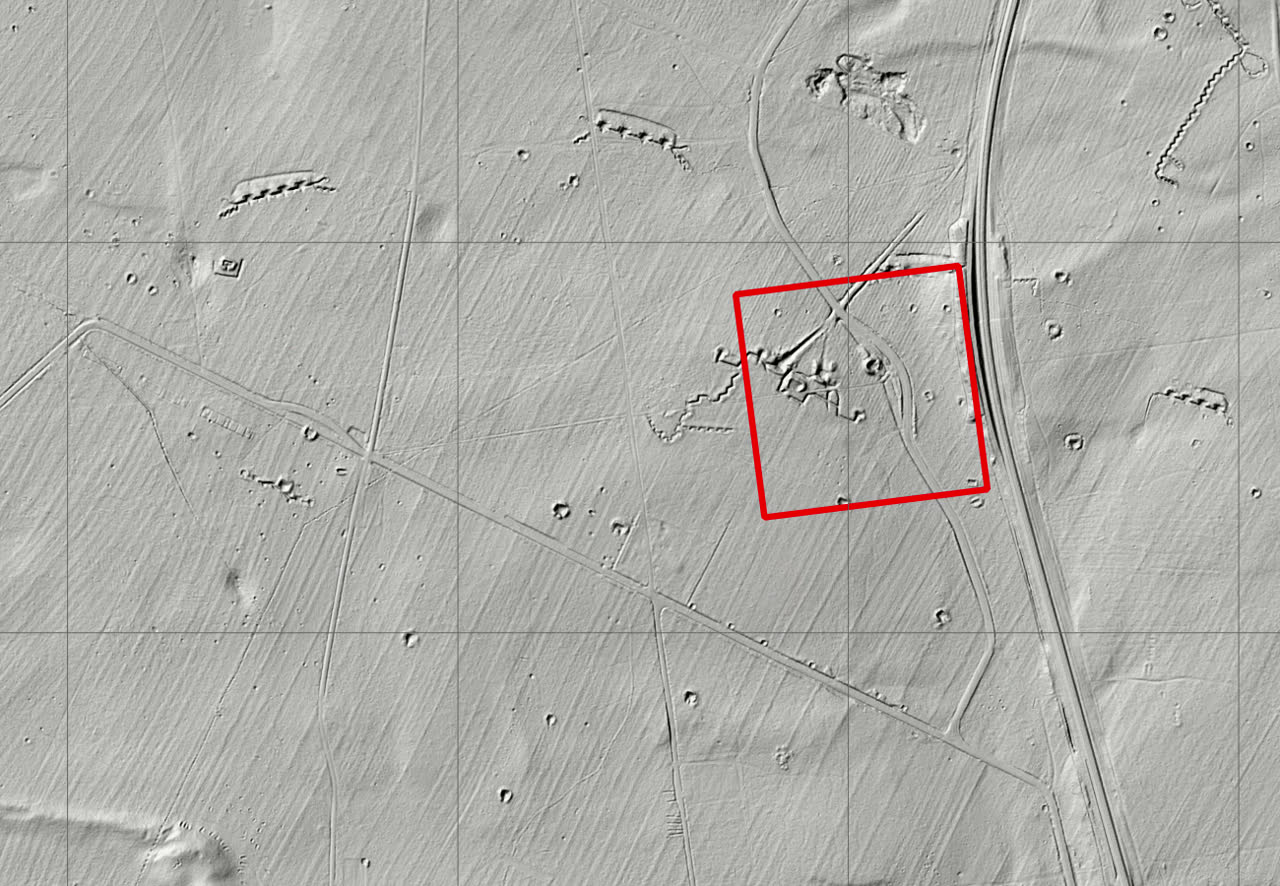

    • W Podkłady → Okno ustawień podkładu zostaw włączony tylko podkład do wycięcia (np. lidar). Wzorcówkę i inne podkłady wyłącz. Na ekranie tylko lidar i czerwona ramka

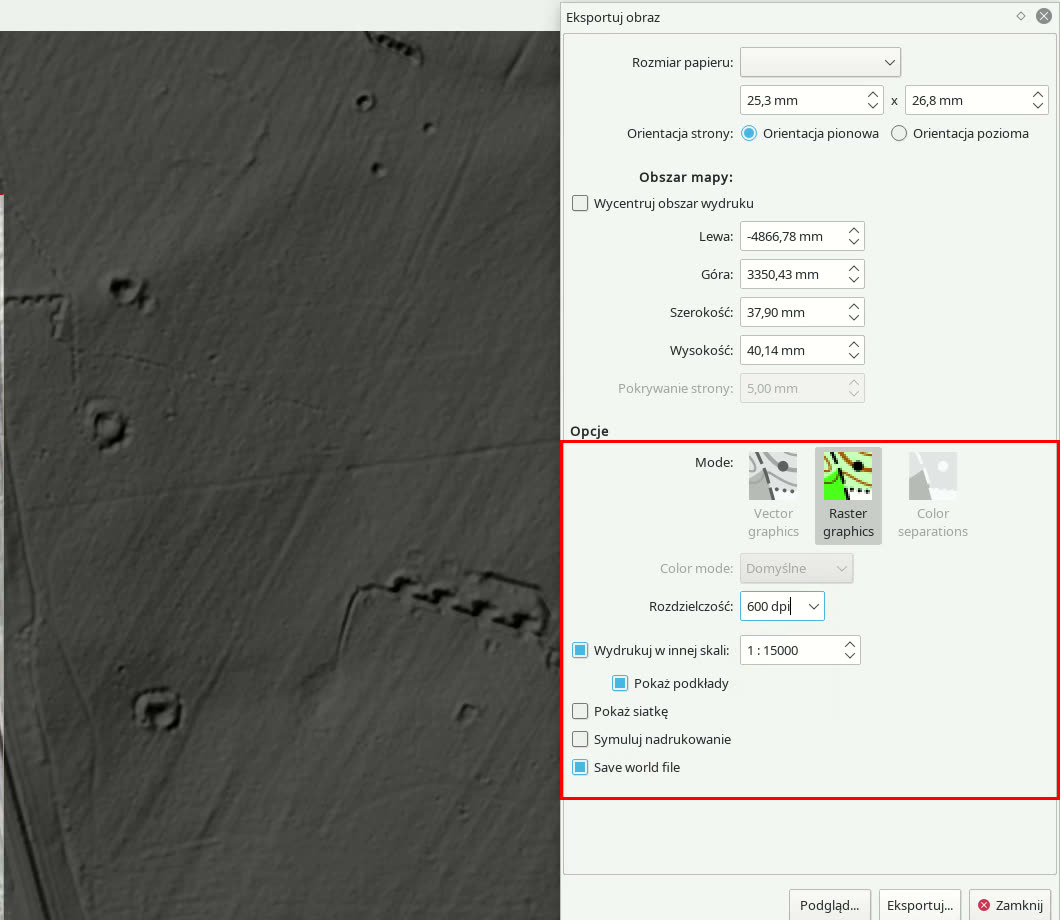

  3. Eksport. Plik → Eksportuj jako... → Obraz.
    • Obszar mapy: przesuń go myszą albo wpisz Lewa / Góra / Szerokość / Wysokość tak, żeby obejmował cały kształt z małym zapasem.
    • Tryb: Grafika rastrowa.
    • Rozdzielczość: na filmie 600 dpi (przy „Wydrukuj w innej skali” 1:15 000). Dobierz ją tak, żeby piksel nie był większy niż w oryginalnym podkładzie.
    • Zaznacz Pokaż podkłady (bez tego obraz będzie pusty) i Zapisz plik georeferencji (world file).
    • Eksportuj... → zapisz w folderze swojej mapy, np. H_wycinek_lidar.png. Obok powstanie H_wycinek_lidar.pgw. Okno „Eksportuj obraz”: grafika rastrowa, 600 dpi, pokaż podkłady, plik georeferencji
  4. Wycięcie w GIMP-ie. Otwórz PNG.
    • Gdy obraz nie ma przezroczystości, wybierz Warstwa → Przezroczystość → Dodaj kanał alfa.

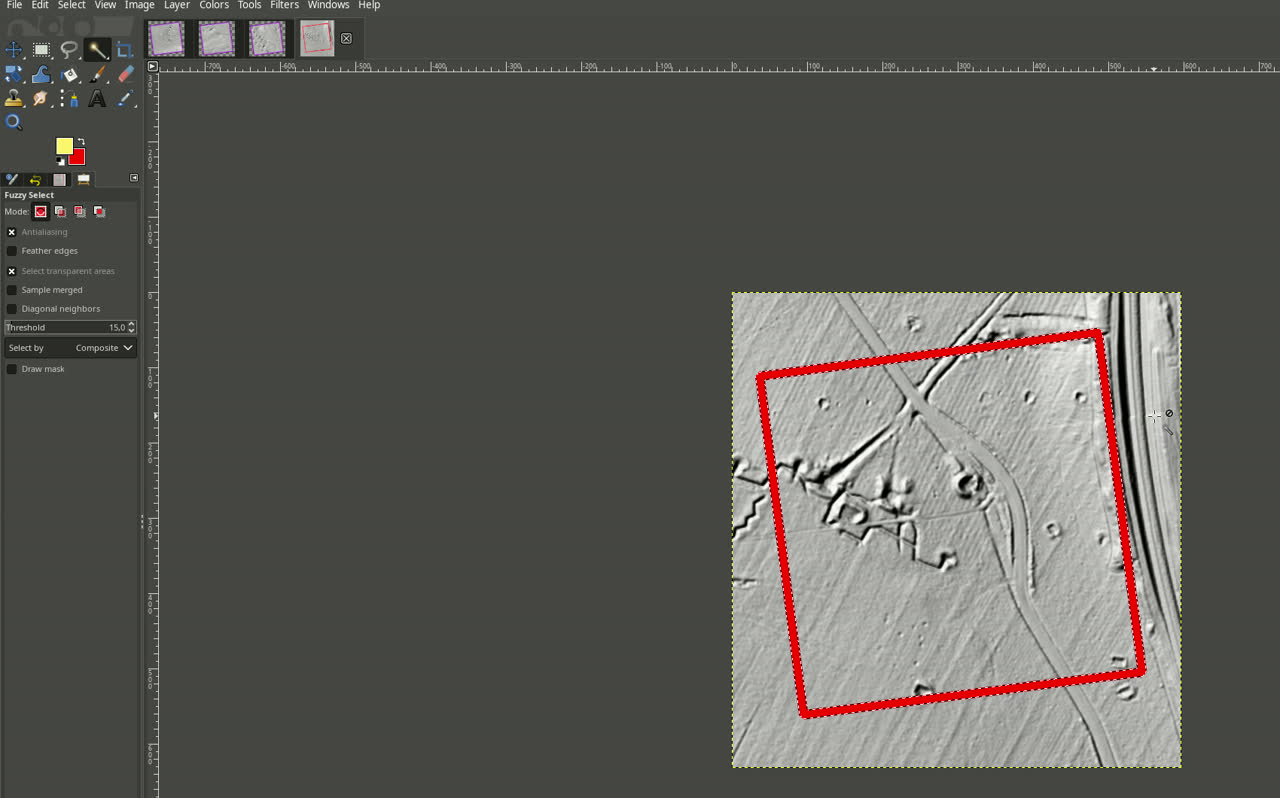

    • Narzędziem Zaznaczanie rozmyte („różdżka”, klawisz U) kliknij poza ramką. Ramka zatrzyma zaznaczenie. Kolejne kawałki na zewnątrz dodawaj z Shift. GIMP: narzędzie zaznaczania rozmytego, zaznaczanie poza ramką

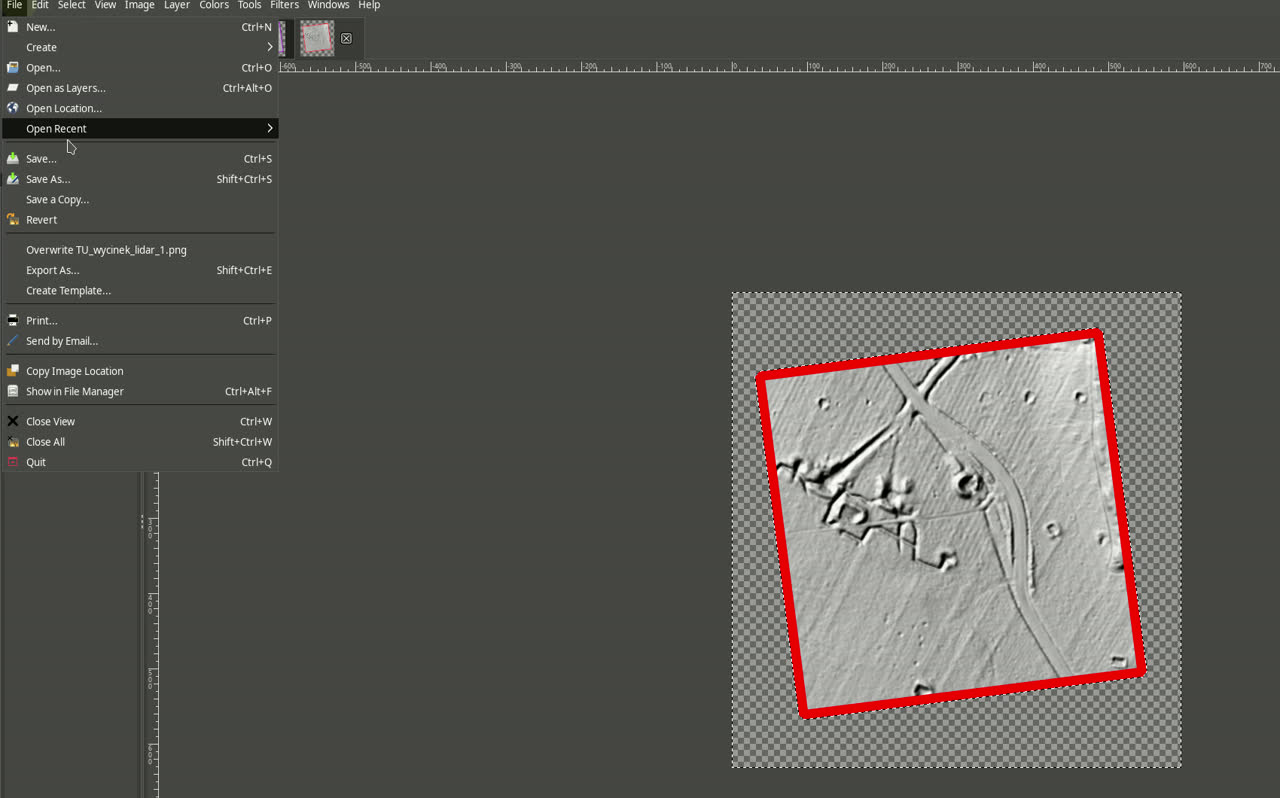

  5. Naciśnij Delete: na zewnątrz zrobi się przezroczysto (szachownica). Zapisz przez Plik → Nadpisz H_wycinek_lidar.png. Nie przycinaj i nie skaluj obrazu, bo plik .pgw przestałby pasować. GIMP: poza ramką przezroczysto; Plik → Nadpisz

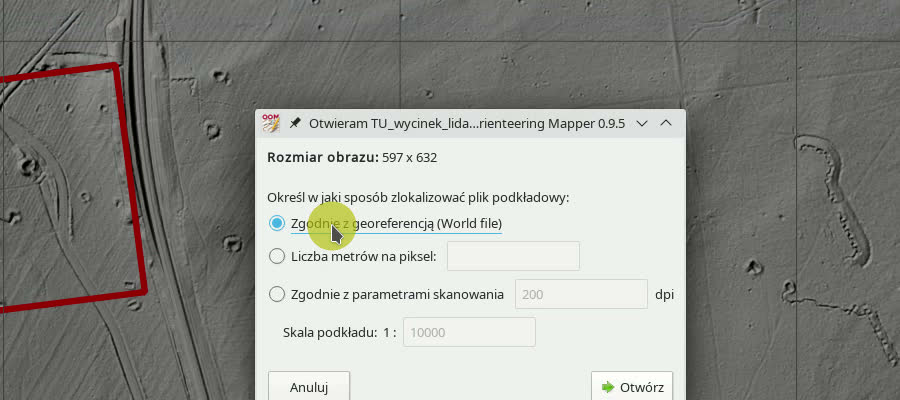

  6. Z powrotem w Mapperze: Podkłady → Otwórz podkład... → wybierz PNG.
    • Zaznacz Zgodnie z georeferencją (World file) → Otwórz.
    • Gdy program zapyta o układ współrzędnych, wybierz Taki sam jak mapa → OK. Otwieranie podkładu: „Zgodnie z georeferencją (World file)”

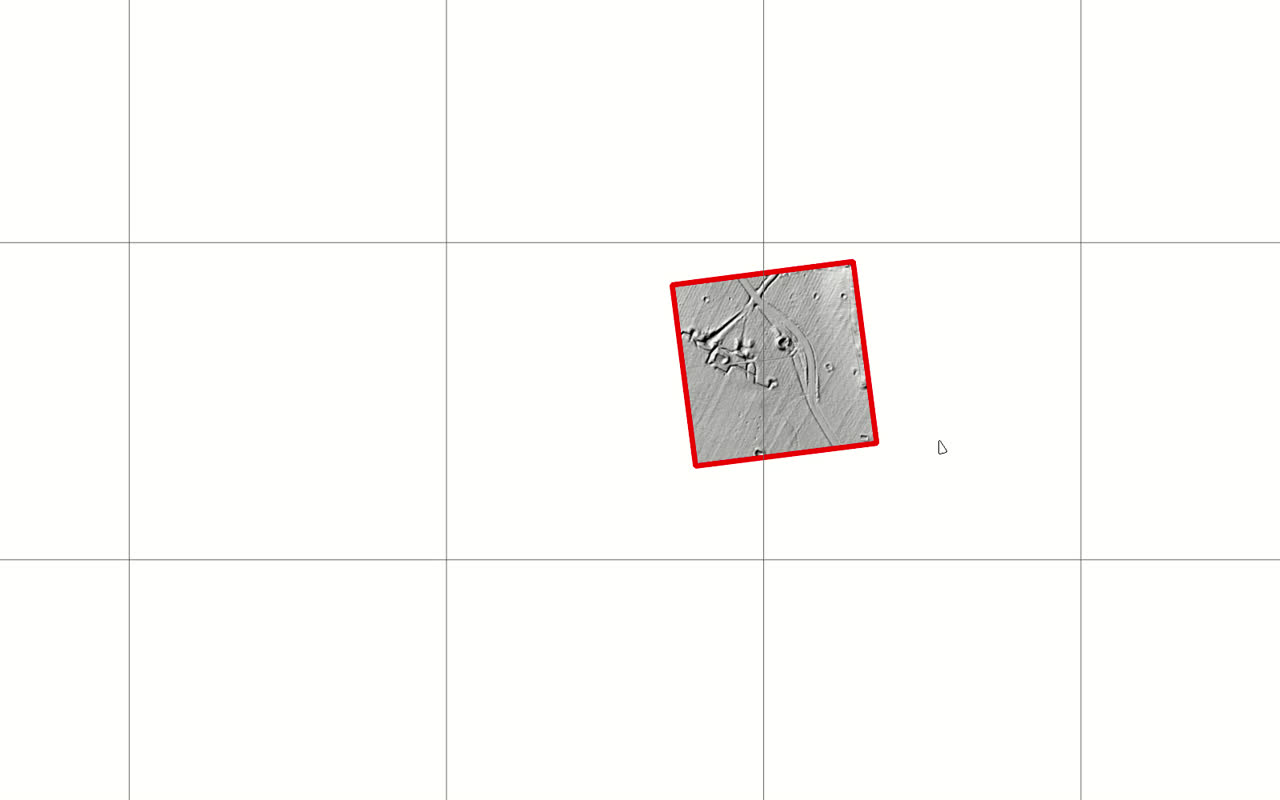

  7. Sprawdź. Wycinek leży dokładnie w ramce, a poza nią nic nie zakrywa.
    • Pokaż z powrotem wszystkie symbole i części (Widok → Widoki symboli → Pokaż wszystkie symbole) i włącz pozostałe podkłady.

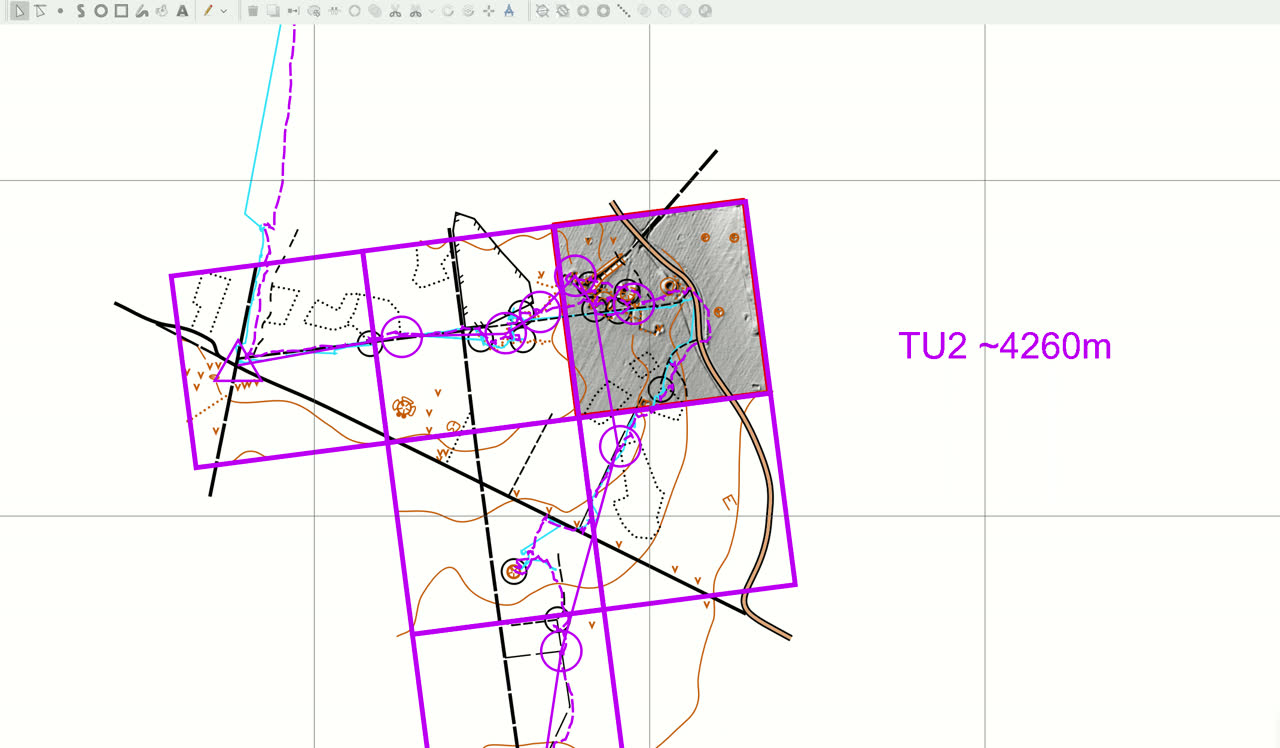

    • W Oknie ustawień podkładu przesuń wycinek strzałką Do góry nad podkład, który ma przykryć. Wycinek lidaru na swoim miejscu, inne podkłady wyłączone Gotowe: arkusz z lidarem w mapie trasy

Skróty klawiszowe

Klawisz Działanie
Ctrl+Shift+9 Okno ustawień podkładu (Mapper)
Ctrl+Shift+5 Okno części mapy (Mapper)
U Zaznaczanie rozmyte (GIMP)
Shift+klik dodaj do zaznaczenia (GIMP)
Delete usuń zaznaczone piksele, czyli zrób je przezroczystymi (GIMP)

Uwagi

W procedurze 2026
